Клапан балансировочный ручной Ду(Dn) 32 (1 1/4) латунный муфтовый (резьбовой) для отопления Китай в Барнауле

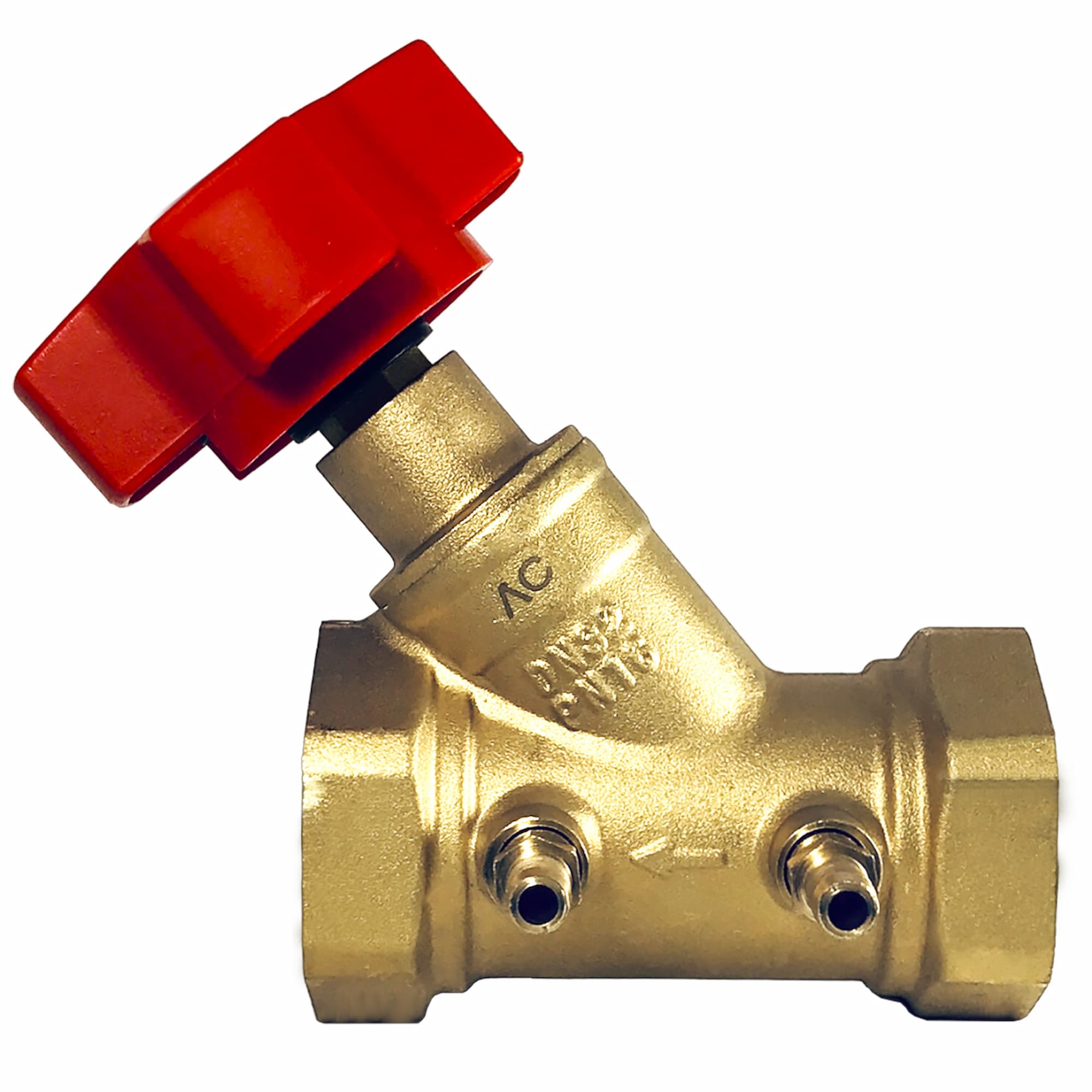

Клапан балансировочный ручной Ду(Dn) 32 Ру(Pn) 16 латунный муфтовый – арматура ручной настройки для гидравлической увязки ветвей систем отопления и водоснабжения. Корпус отлит из латуни CW617N и рассчитан на номинальное давление PN16. Присоединение – внутренняя резьба с двух сторон, размер G1 1/4".
Определение
Клапан балансировочный ручной – трубопроводная арматура, которая создает дополнительное гидравлическое сопротивление заданной величины. Устройство позволяет вручную выставить проектный перепад давлений в ветви и при необходимости перекрыть поток. Измерительные штуцеры дают возможность замерить перепад давлений и расход через клапан.
Технические характеристики клапана балансировочного ручного Ду 32 Ру 16 латунного муфтового в Барнауле
Латунный муфтовый клапан Ду32 Ру16 пропускает до 18 кубических метров в час при рабочем давлении 1,6 МПа.
Клапан балансировочный ручной ду 32 ру16 латунный: расход и давление
| Параметр | Значение |
|---|---|
| Диаметр условный (DN), мм | 32 |
| Номинальное давление (PN) | 16 |
| Рабочее давление, МПа | 1,6 |
| Максимальный расход, куб. м в час | 18 |
| Строительная длина L, мм | 94 |
| Крутящий момент, Нм | 60 |
| Номинальный диаметр резьбы | G1 1/4" |
| Вес, кг | 0,58 |
Клапан балансировочный ручной dn 32 pn16 (1 1/4) муфтовый: материалы и исполнение
- корпус – латунь CW617N;
- уплотнение затвора – полимер PTFE, уплотнительные кольца – эластомер EPDM;
- шпиндель – латунь CW614N;
- рукоятка – пластик ABS;
- управление – ручное, настройка по настроечному графику или таблице;
- максимальная температура рабочей среды – 110 °C;
- рабочая среда – жидкости, неагрессивные к материалам клапана;
- соединение – муфтовое (резьбовое), внутренняя резьба с двух сторон;
- монтаж – в любом положении;
- средний ресурс – 12000 циклов, срок службы – 30 лет, гарантия – 7 лет;
- клапан ремонтопригоден;
- производитель – STI (Китай).
Правила монтажа клапана балансировочного ручного
Монтаж латунного резьбового клапана балансировочного ручного Ду32 ведут по паспорту изделия. Основные требования:
- клапан монтируется в любом положении, направление потока – по стрелке на корпусе;
- перед клапаном устанавливают фильтр грубой очистки, чтобы твердые частицы не попали в седло;
- резьбовое соединение уплотняют лентой ФУМ или уплотнительной нитью, без перетяжки;
- перед пуском системы трубопровод промывают;
- настройку выполняют по настроечному графику или таблице из паспорта;
- перепад давлений и расход замеряют через измерительные штуцеры электронным прибором;
- в процессе эксплуатации не превышают рабочее давление 1,6 МПа и температуру среды 110 °C.
Часто задаваемые вопросы о клапане балансировочном ручном Ду 32 Ру 16 латунном муфтовом
Какое давление выдерживает клапан балансировочный ручной Ду32?
Номинальное давление – PN16, рабочее – 1,6 МПа.
На какую температуру рабочей среды рассчитан клапан?
Максимальная температура – 110 °C. Среда – жидкости, неагрессивные к материалам клапана.
Какой максимальный расход через клапан Ду32?
18 кубических метров в час.
Из какого материала выполнен корпус?
Корпус – латунь CW617N, уплотнение затвора – полимер PTFE, кольца – эластомер EPDM, шпиндель – латунь CW614N.
Какая резьба у клапана балансировочного ручного 32 мм?
Муфтовое присоединение – внутренняя резьба с двух сторон, номинальный диаметр G1 1/4" (1 1/4).
Можно ли использовать клапан как запорную арматуру?
Да, клапан может выполнять функцию запорного органа и полностью перекрывать поток.
В каком положении разрешен монтаж клапана?
Монтаж допускается в любом положении. Направление потока – по стрелке на корпусе.
Как выставить проектную настройку?
Вручную, по настроечному графику или таблице из паспорта. Перепад давлений и расход контролируют через измерительные штуцеры.
Какой ресурс и срок службы у арматуры STI?
Средний ресурс – 12000 циклов, срок службы – 30 лет, гарантия изготовителя – 7 лет. Клапан ремонтопригоден.
Какие размеры и вес у клапана балансировочного ручного 32 мм-го типоразмера?
Строительная длина – 94 мм, вес – 0,58 кг.
Где купить клапан балансировочный ручной Ду(Dn) 32 Ру(Pn) 16 латунный муфтовый (резьбовой) для отопления Китай
Купите клапан балансировочный ручной Ду 32 Ру 16 латунный муфтовый у завода-производителя – в компании DN-PN.RU. Цена и прайс-лист формируются по запросу, действуют скидки на объем закупки и отсрочка платежа. Возможен подбор аналогов и изготовление под заказ. К каждой поставке прилагаются паспорт изделия и сертификаты. Для дилеров и снабженцев действуют специальные условия сотрудничества. Актуальную стоимость уточняйте у менеджеров DN-PN.RU.
