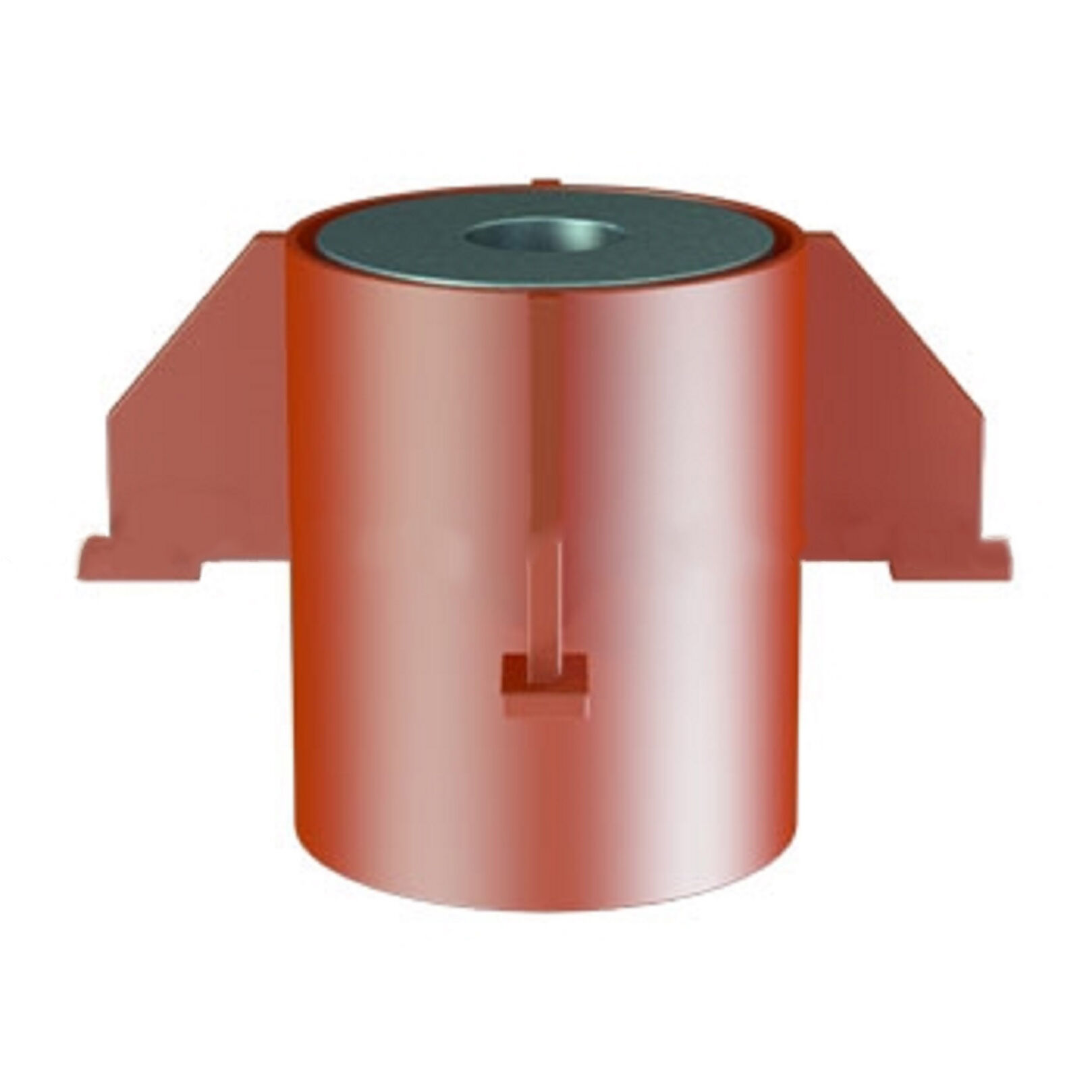

Втулка для прохода через перекрытие ОСТ 34-10-613-93
| Обозначение | Исполнение втулок | Dн при t среды, °С | D | Масса, кг | ||
|---|---|---|---|---|---|---|
| 200 | 300 | 425 | ||||
| Втулка 01 ОСТ 34-10-613 | 01 | o57 | - | - | o219 | 9,70 |
| Втулка 02 ОСТ 34-10-613 | 02 | o76 | o57 | o57 | o273 | 14,00 |
| Втулка 03 ОСТ 34-10-613 | 03 | o89, 108 | o76, 89 | o76, o108 | o325 | 16,50 |
| Втулка 04 ОСТ 34-10-613 | 04 | o133 | o108 | o108 | o377 | 26,70 |
| Втулка 05 ОСТ 34-10-613 | 05 | o159 | o133, 159 | o133, o159 | o426 | 24,00 |
| Втулка 06 ОСТ 34-10-613 | 06 | o219 | - | - | o478 | 26,70 |
| Втулка 07 ОСТ 34-10-613 | 07 | o273 | o219 | o219, o273 | o530 | 34,10 |
| Втулка 08 ОСТ 34-10-613 | 08 | o325, 377 | o273, 325 | o325 | o630 | 40,00 |
| Втулка 09 ОСТ 34-10-613 | 09 | o426 | o377 | o377,o 426 | o720 | 45,20 |
| Втулка 10 ОСТ 34-10-613 | 10 | o478, 530 | o426, 478 | - | o820 | 51,20 |
| Втулка 11 ОСТ 34-10-613 | 11 | o630 | o530 | - | o920 | 64,00 |
| Втулка 12 ОСТ 34-10-613 | 12 | o720 | o630 | - | o1020 | 77,90 |
| Втулка 13 ОСТ 34-10-613 | 13 | o820, 920 | o720, 820 | - | o1220 | 103,30 |
| Втулка 14 ОСТ 34-10-613 | 14 | o1020 | o920, 1020 | - | o1420 | 152,00 |
| Втулка 15 ОСТ 34-10-613 | 15 | o1220 | o1220 | - | o1620 | 176,00 |
| Втулка 16 ОСТ 34-10-613 | 16 | o1420 | o1420 | - | o1760 | 188,00 |
Размеры изделий
| Исполнение втулок | Дн при t среды, °С | Д | В | Кол. Ребер | Масса, кг | ||
|---|---|---|---|---|---|---|---|
| 200 | 300 | 425 | |||||
| 01 | 57,0 | - | - | 219,0 | 460,0 | 4 | 9,70 |
| 02 | 76,0 | 57,0 | 57,0 | 273,0 | 515,0 | 4 | 14,00 |
| 03 | 89, 108 | 76, 89 | 76, 108 | 325,0 | 565,0 | 4 | 16,50 |
| 04 | 133,0 | 108,0 | 108,0 | 377,0 | 615,0 | 4 | 26,70 |
| 05 | 159,0 | 133, 159 | 133, 159 | 426,0 | 665,0 | 4 | 24,00 |
| 06 | 219,0 | - | - | 478,0 | 720,0 | 6 | 26,70 |
| 07 | 273,0 | 219,0 | 219, 273 | 530,0 | 770,0 | 6 | 34,10 |
| 08 | 325, 377 | 273, 325 | 325,0 | 630,0 | 870,0 | 6 | 40,00 |
| 09 | 426,0 | 377,0 | 377, 426 | 720,0 | 960,0 | 6 | 45,20 |
| 10 | 478, 530 | 426, 478 | - | 820,0 | 1060,0 | 6 | 51,20 |
| 11 | 630,0 | 530,0 | - | 920,0 | 1160,0 | 6 | 64,00 |
| 12 | 720,0 | 630,0 | - | 1020,0 | 1260,0 | 10 | 77,90 |
| 13 | 820, 920 | 720, 820 | - | 1220,0 | 1460,0 | 10 | 103,30 |
| 14 | 1020,0 | 920, 1020 | - | 1420,0 | 1650,0 | 10 | 152,00 |
| 15 | 1220,0 | 1220,0 | - | 1620,0 | 1860,0 | 10 | 176,00 |
| 16 | 1420,0 | 1420,0 | - | 1760,0 | 2000,0 | 10 | 188,00 |
